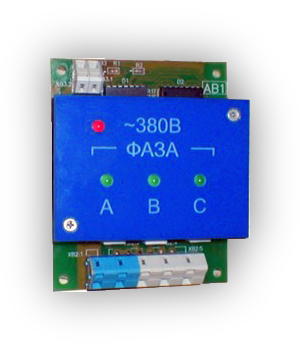

Модуль контролю фаз

призначений для контролю трифазної напруги живлення і відключення навантаження в разі виходу контрольованих параметрів напруги живлення за межі норми

Модуль контролю фаз призначений для контролю трифазної напруги і відключення навантаження в разі виходу контрольованих параметрів напруги живлення за межі норми і забезпечує управління навантаженням через нормально розімкнуті контакти керуючого реле, яке дозволяє комутувати живлення котушки пускача або ланцюга керування навантаження, а також формувати сигнал керуючим пристроям. Допускається підключення до 3-х фазної мережі змінного струму з напругою 380В і ізольованою або глухо заземленою нейтраллю.

Функціональність

Модуль контролю фаз контролює наступні параметри живлючої трифазної напруги:

  • Наявність кожної фази напруги живлення;
  • Напруга кожної фази напруги живлення;
  • Послідовність (чергування) фаз напруги живлення.

Модуль контролю фаз забезпечує відключення керуючого реле в наступних випадках:

  • Відсутня одна або кілька фаз напруги живлення;
  • При зниженні напруги однієї або кількох фаз більш ніж на 20% від номінальної;
  • При збільшенні напруги однієї чи кількох фаз більш ніж на 15% від номінальної;
  • Порушена послідовність (чергування) фаз напруги живлення.

Модуль контролю фаз також забезпечує:

  • Автоматичне включення керуючого реле при поверненні контрольованих параметрів в межі норми;
  • Індикацію наявності кожної фази напруги живлення і індикацію стану керуючого реле;
  • Управління навантаженням через нормально розімкнуті контакти керуючого реле, яке дозволяє комутувати живлення котушки пускача або ланцюга керування навантаження, а також формувати сигнал керуючим пристроям.

Сфера застосування:

  • Електронні станції управління типу УПЛ, УЛЖ та інші
  • Пасажирські та вантажні ліфти
  • Житлові будинки
  • Модернізація та нові ліфти
  • Особливості та переваги
  • Технічні характеристики
  • Інформація для замовлення

Переваги нашого модулю контролю фаз:

  • Компактні розміри
  • Підвищена надійність і довговічність завдяки використанню безгвинтових клемних колодок WAGO
  • Висока точність вимірювання контрольованих параметрів
  • Швидке спрацьовування захисту – менш, ніж 0,2 с
  • Високий комутований струм і напруга
  • Широкий діапазон робочих температур
Номінальна напруга живлення кожної фази, В
220
Нижній поріг відключення керуючого реле, В
176 ± 3
Верхній поріг відключення керуючого реле, В
253 ± 3
Час відключення керуючого реле, не більше, с
0,2
Максимальний комутований струм, не більше, А
5
Споживана потужність, не більше, Вт
10
Діапазон робочих температур, °С
-20…+70
Габаритні розміри, не більше, мм
86х100х22

Повне найменування модулю контролю фаз для замовлення:

Модуль контролю фаз МКФ
