БОЛ-6А-24В

Документація

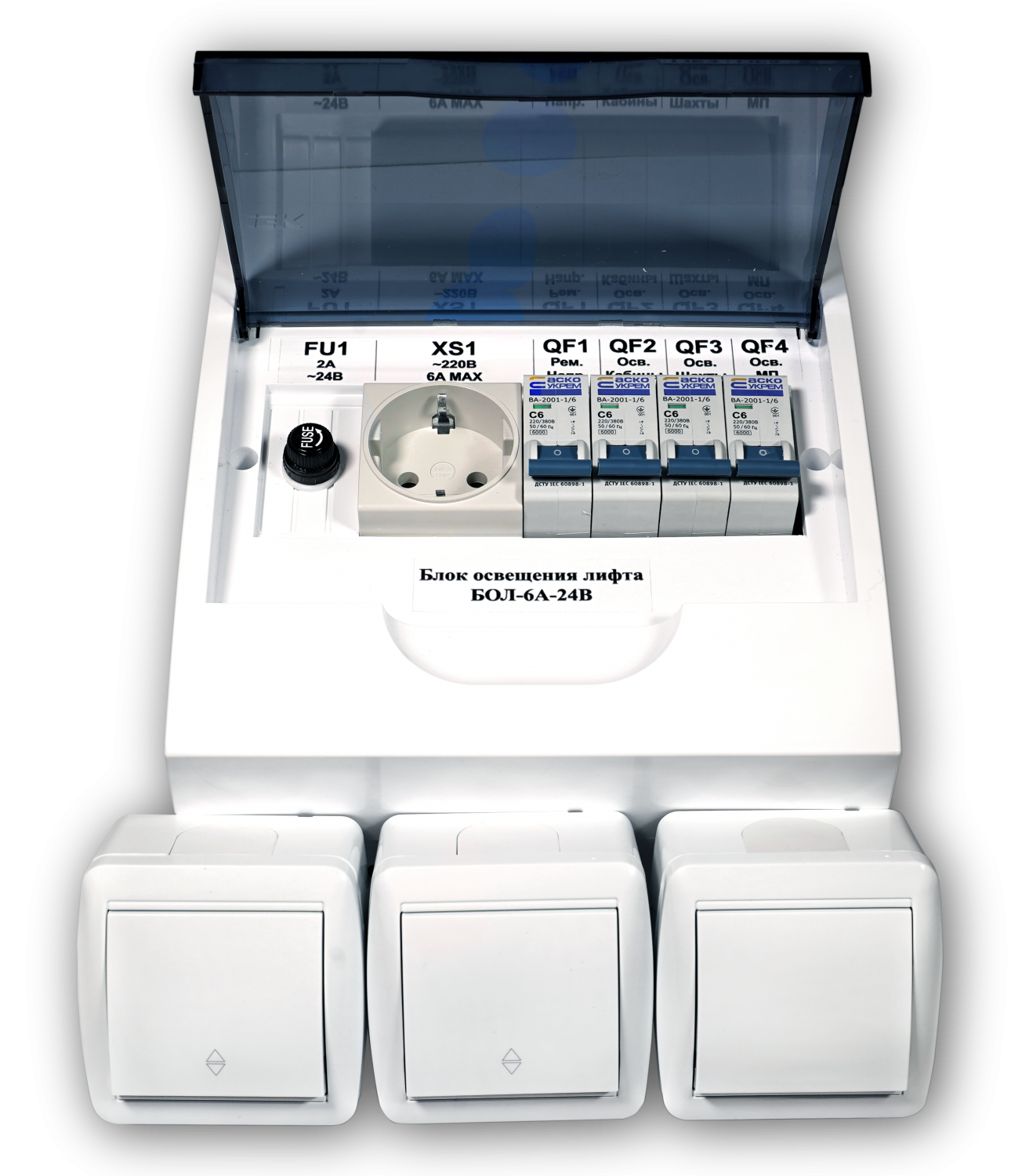

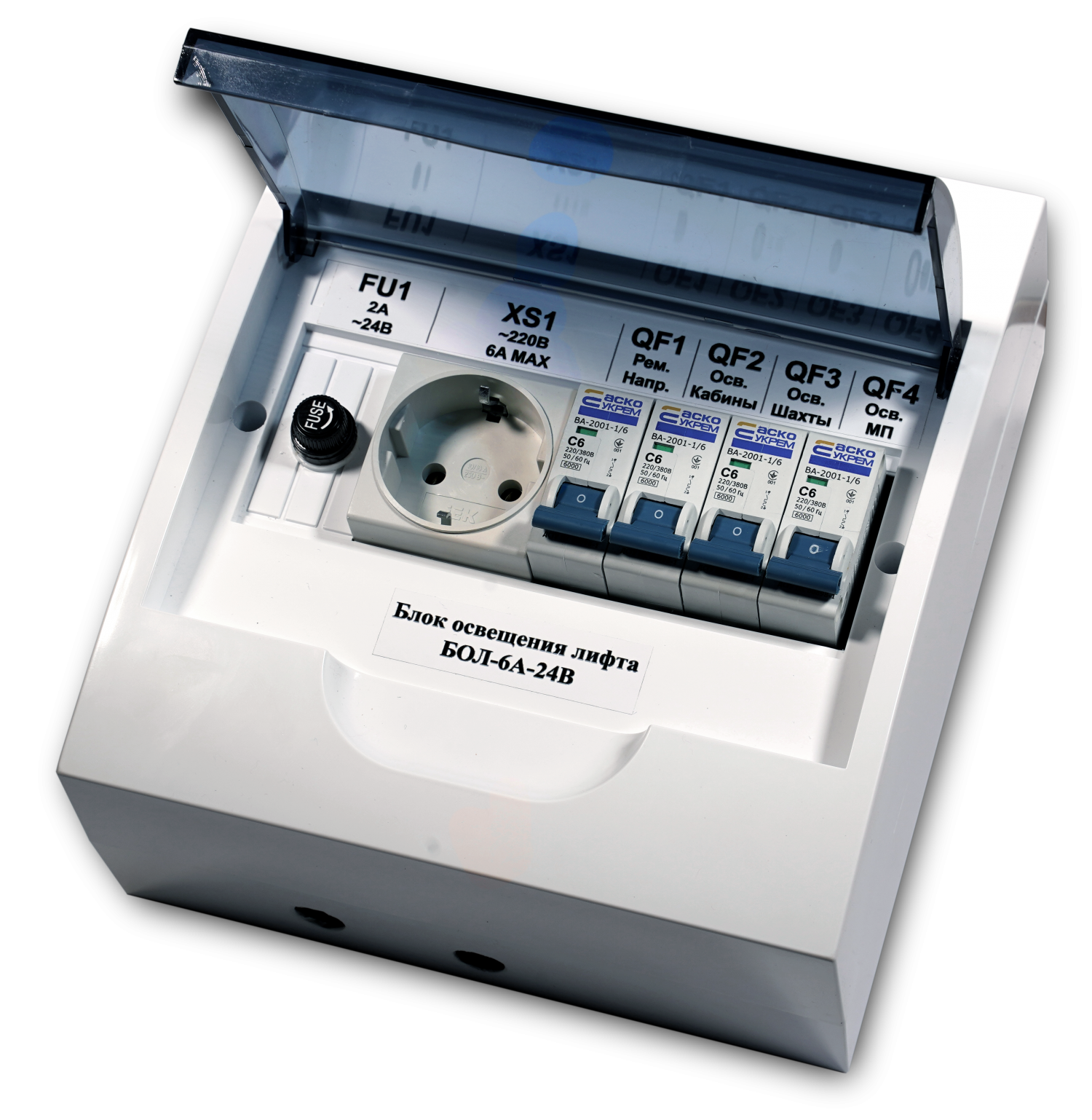

Блок освітлення ліфта БОЛ-6А-24В

призначений для управління освітленням кабіни, машинного приміщення і шахти ліфта відповідно до вимог ПУБЕЛ і EN81.2, а також для генерації безпечної ремонтної напруги при проведенні ремонтних робіт на ліфті. Є комплектуючим виробом для ліфтів.

Функціональність

Блок освітлення ліфта забезпечує:

  • незалежне живлення ламп розжарювання або ламп денного світла освітлення кабіни, машинного приміщення і шахти ліфта напругою ~ 220В від будь-якого джерела живлення;
  • незалежний захист від коротких замикань і перевантажень по кожному ланцюгу освітлення;
  • можливість незалежного дистанційного включення і відключення освітлення шахти з машинного приміщення і приямка згідно з вимогами EN81.2;
  • можливість незалежного включення і відключення кожного ланцюга освітлення автоматичними вимикачами;
  • можливість підключення електроприладів в машинному приміщенні до мережі ~ 220В, використовуючи вбудовану розетку з захисним заземлюючим контактом;
  • генерацію безпечної ремонтної напруги для подачі на розетки в шахті і на кабіні ліфта



Сфера застосування:

  • Пасажирські та вантажні ліфти
  • Модернізація і нові ліфти
  • Особливості та переваги
  • Технічні характеристики
  • Інформація для замовлення

Блок освітлення ліфта може застосовуватися як окремо, в поєднанні з уже встановленою на ліфті системою управління, так і в поєднанні з нашими системами управління з електророзводкою, яка значно спрощує монтаж і налагодження ліфта. В цьому випадку блок освітлення ліфта оснащується роз’ємом WAGO, що дозволяє підключити його до системи за лічені секунди.

Переваги та особливості блоку освітлення ліфта:

  • Блок освітлення ліфта має міцний пластиковий корпус зі ступенем захисту IP30 від попадання предметів та пилу, що забезпечує його довготривалу експлуатацію і корозійностійкість
  • Зручний доступ до запобіжників та автоматів
  • В якості комплектуючих використовуються високоякісні надійні автомати індустріального виконання від провідних світових виробників систем захисту
Напруга живлення змінного струму, В
230
Характеристика відключення розчіплювачів ланцюгів освітлення
С
Потужність, що підключається до джерела ремонтної напруги, не більше, ВА
45
Габаритні розміри, мм
185х200х90
Ступінь захисту
IP30
Діапазон робочих температур, °С
-20…+70

Структура умовного позначення для замовлення блоку освітлення ліфта:

Зразок повного найменування блоку освітлення ліфта з номінальним струмом розчіплювачів – 6А та виконанням по ремонтній напрузі ~ 24В:

Блок освітлення ліфта БОЛ-6А-24В

Наше підприємство серійно виготовляє наступні варіанти блоків освітлення ліфта:

КОД ДЛЯ ЗАМОВЛЕННЯ ВИКОНАННЯ
БОЛ-6А-24В Номінальний струм розчіплювачів – 6А. Виконання по ремонтній напрузі ~ 24В.
