Система позиционирования лифта МІКРОЛІФТ - 2

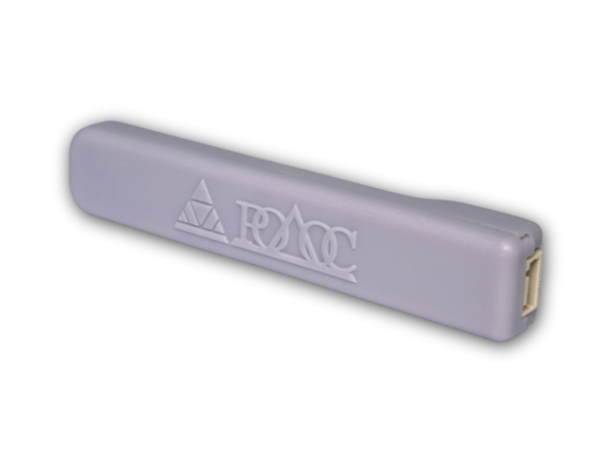

предназначена для определения положения кабины лифта и генерации соответствующих сигналов в систему управления лифтом. Является комплектующим изделием для лифтов

Используя эффект Холла система позиционирования лифта МІКРОЛІФТ – 2 генерирует различные позиционные сигналы для системы управления используя датчики, размещенные на кабине лифта и миниатюрные магниты, размещенные на направляющих.

МІКРОЛІФТ – 2 может применяться в лифтах с микропроцессорными устройствами управления лифтом УПЛ-ХХ.МХМ ХХХ, а также микропроцессорными блоками логики УПЛ-ХХ.БЛМ. Вы можете связаться с нами для обсуждения возможности использования этой системы позиционирования с системами управления других производителей.

МІКРОЛІФТ – 2 является усовершенствованной версией системы позиционирования МИКРОЛИФТ, в которой повышена надежность электроники, чувствительность, улучшен дизайн корпуса и добавлен разъем для более удобного подключения соединительного кабеля к датчикам

Система позиционирования МІКРОЛІФТ – 2 прошла сертификацию на соответствие требованиям стандартов ДСТУ EN 12015:2014 и ДСТУ EN 12016:2014 по электромагнитной совместимости и устойчивости к помехам. Сертификат соответствия (идентификационный номер UA.TR.001) выдан ДП “УКРМЕТРТЕСТСТАНДАРТ” и зарегистрирован в реестре под номером UA 1.001.014217-17

Функциональность

Система позиционирования лифта МІКРОЛІФТ – 2 обеспечивает генерацию следующих четырех управляющих сигналов:

  • «ДЗ» — при входе кабины лифта в зону замедления этажа;
  • «ДТО» — при входе кабины лифта в зону точной остановки;
  • «ДКВ» — при входе кабины лифта в зону крайнего верхнего этажа;
  • «ДКН» — при входе кабины лифта в зону крайнего нижнего этажа

Соответствующий сигнал формируется при появлении магнита нужной полярности в зоне чувствительности соответствующего датчика. Генерация сопровождается визуальным сигналом.

Область применения:

  • Микропроцессорные устройства управления лифтом УПЛ-ХХ. МХМ
  • Микропроцессорные блоки логики УПЛ-ХХ.БЛМ
  • Замена путевым выключателям серий ВПЛ і ДПЭ
  • Пассажирские и грузовые лифты
  • Модернизации и новые лифты
  • Особенности и преимущества
  • Технические характеристики
  • Информация для заказа

Легкий монтаж и регулировка

Датчики системы позиционирования МІКРОЛІФТ- 2 монтируются с помощью кронштейнов, входящих в комплект поставки, непосредственно на башмак направляющей кабины. С помощью регулировочных гаек можно легко выставить необходимый зазор между датчиком и направляющей. Магниты крепятся на направляющих с помощью двустороннего скотча. Весь монтаж занимает менее одного часа.

Преимущества системы позиционирования МІКРОЛІФТ — 2:

  • Отсутствуют металлические шунты! Миниатюрные магниты размерами 35мм х 10мм х 6мм крепятся напрямую на направляющие, без необходимости монтажа громоздких кронштейнов на каждом этаже
  • За счет раздельной регистрации северного и южного полюсов, магниты различных сигналов размещаются в одной линии, и один датчик может генерировать два различных сигнала
  • Полностью электронные датчики! Благодаря отсутствию механических компонентов (в отличии от герконовых датчиков), система не имеет изнашивающихся или склонных к механическим повреждениям элементов
  • Высокая чувствительность и точность эффекта Холла позволяет использовать МІКРОЛІФТ – 2 в лифтах с повышенным юзом в направляющих
  • Прочный, защищенный от пыли и влаги пластиковый корпус обеспечивает долговечность и коррозионную стойкость
  • Легкая установка датчиков за счет входящих в комплект поставки кронштейнов с возможностью индивидуальной регулировки
  • Появление сигналов сопровождается визуальной индикацией на самом датчике, что облегчает подстройку и диагностику
  • Выходы датчиков снабжены защитой от коротких замыканий на землю и напряжение питания, а также все провода защищены от переполюсовки
  • Расширенный диапазон напряжений питания +18…+30В обеспечивает надежную работу датчиков при просадках сети
  • Благодаря особым схемам защиты от помех и перенапряжения датчики системы позиционирования Мікроліфт-2 выдерживают самые сильные помехи от гроз и коммутации индуктивных нагрузок. Это подтверждено испытаниями согласно ДСТУ EN 12016:2014 и соответствующим сертификатом.
Тип взаимодействия шунтов и датчиков
Магнитный на эффекте Холла
Номинальное напряжение питания постоянного тока, В
+24
Диапазон рабочих напряжений питания постоянного тока, В
+18…+30
Максимальный потребляемый ток, мА
150
Количество сигнальных выходов на один датчик
2
Количество датчиков в комплекте системы, шт
2
Тип сигнальных выходов
Транзисторный, PNP
Максимальный выходной ток каждого выхода, мА
50
Падение напряжения на активном выходе, не более, В
2,0
Защита от короткого замыкания на выходе
присутствует
Защита от неправильной полярности
присутствует
Степень защиты корпуса датчика
IP54
Габаритные размеры, мм:
- датчика
120 х 22 х 15
- магнитного шунта
35 х 10 х 6
Длина кабеля подключения, м
1,5
Диапазон рабочих температур, °C
-20…+70

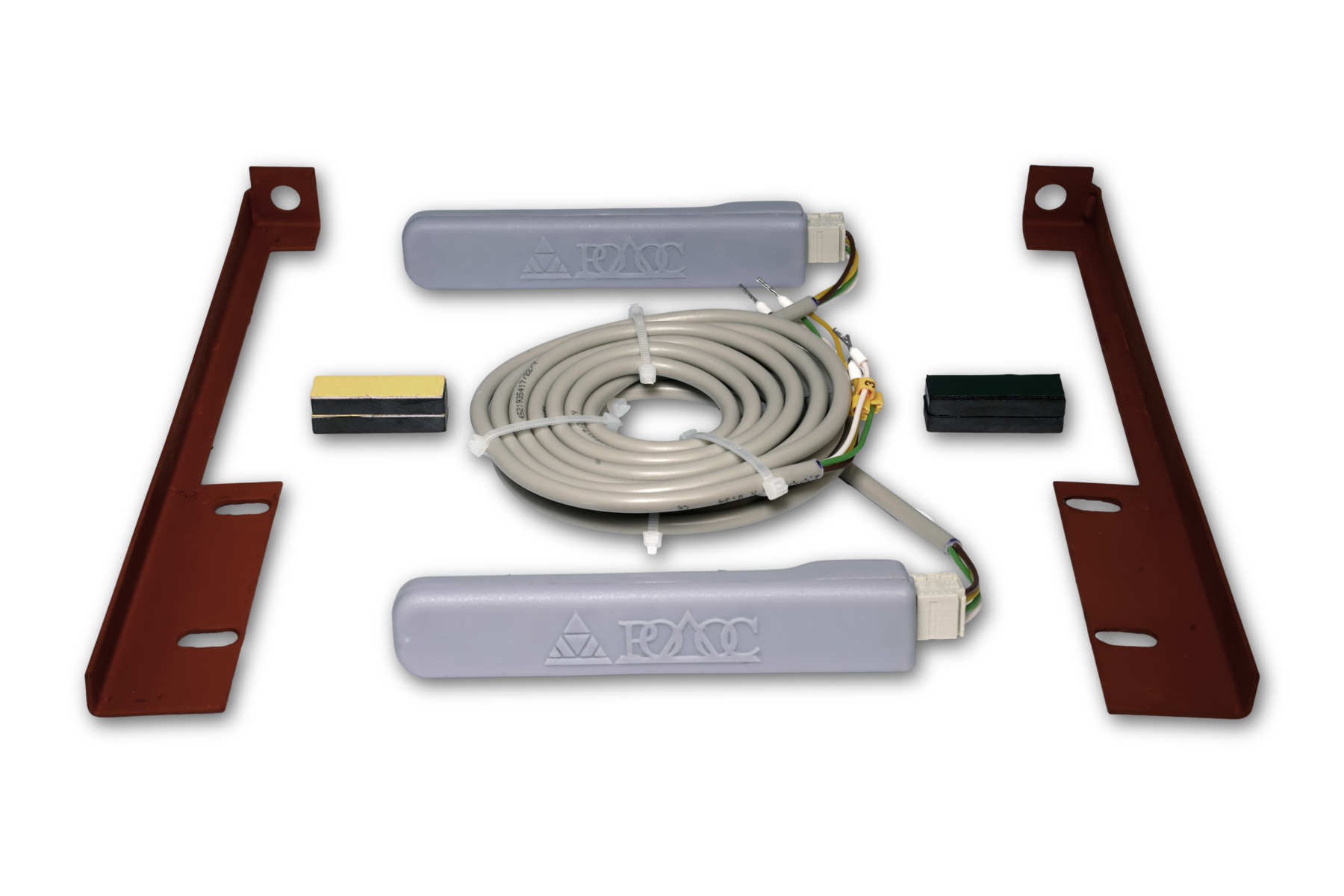

В комлект поставки системы позиционирования МІКРОЛІФТ — 2 входит:

  • Датчик положения лифта ДПЛ-2 с крепежом — 2 шт;
  • Кабель подключения датчика ДПЛ-2 – 2шт;
  • Кронштейн крепления датчика левый — 1 шт;
  • Кронштейн крепления датчика правый — 1 шт;
  • Шунт магнитный белый — (2 х N + 5) шт, где N – кол-во остановок лифта;
  • Шунт магнитный черный — (2 х N + 5) шт, где N – кол-во остановок лифта

Структура условного обозначения для заказа системы позиционирования лифта МІКРОЛІФТ — 2: МІКРОЛІФТ-2.ХХ

где ХХ — количество остановок лифта

Пример полного наименования для заказа системы позиционирования лифта МІКРОЛІФТ — 2 на 10 остановок:

Система позиционирования лифта МІКРОЛІФТ — 2.10

Наше предприятие серийно производит и постоянно имеет на складе следующие варианты исполнения системы позиционирования лифта МІКРОЛІФТ — 2:

КОД ДЛЯ ЗАКАЗА ИСПОЛНЕНИЕ
МІКРОЛІФТ-2.10 Количество остановок лифта от 2-х до 10-и
МІКРОЛІФТ-2.17 Количество остановок лифта от 2-х до 17-и
