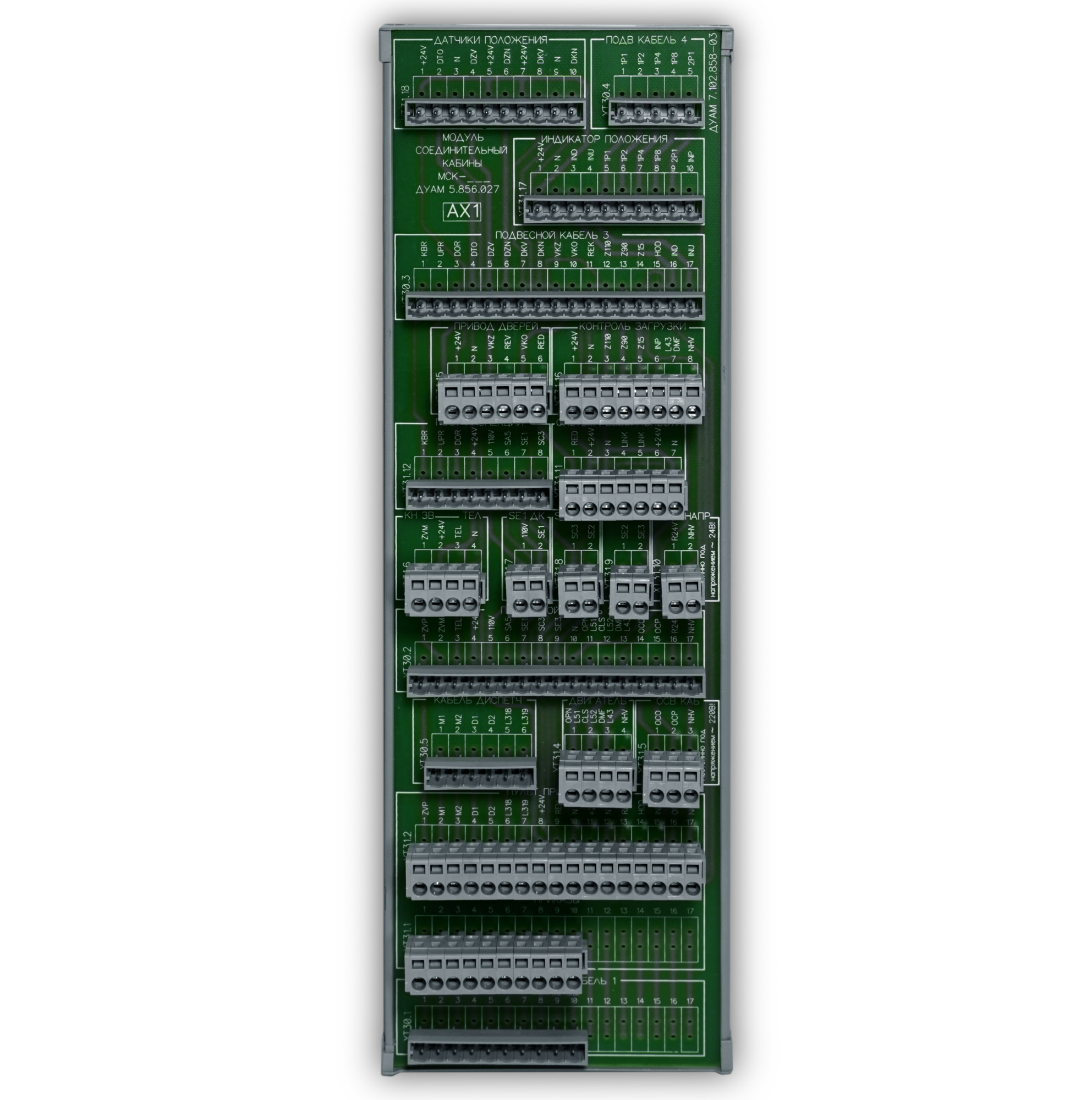

Модуль з’єднувальний кабіни МСК-ХХ

призначений для комутації і підключення електрообладнання кабіни ліфта до кабелю підвісного

Модуль з’єднувальний кабіни дозволяє організувати легку комутацію електрообладнання кабіни ліфта. Він замінює собою класичну гвинтову комутаційну панель на даху кабіни, забезпечує легкий і надійний монтаж. Модуль з’єднувальний кабіни застосовується в поєднанні з набором підвісних кабелів і входить в наш комплект електророзводки ліфта.

За допомогою модуля з’єднувального кабіни забезпечується підключення до підвісних кабелів наступного обладнання кабіни:

  • Посту наказів
  • Посту інспекції (ревізії)
  • Приводу дверей і його вимикачів (а також частотних регуляторів приводу дверей), вимикачів реверсу і ІК завіси (за її наявності)
  • Ланцюгів освітлення кабіни
  • Ланцюгів безпеки (уловлювачів, кнопок «СТОП», вимикачів зачинення / замикання дверей кабіни і т.п.)
  • Ланцюгів ремонтної напруги
  • Індикаторів положення і напрямку руху кабіни
  • Пристроїв контролю і вимикачів завантаження кабіни
  • Системи позиціювання (типу Мікроліфт або на основі герконовий датчиків ВПЛ)

Підключення вказаного обладнання здійснюється за допомогою роз’ємів WAGO, що дозволяють використання алюмінієвих одножильних (за умови використання антиоксидантної пасти), а також мідних одножильних і багатожильних провідників розрізом до 2,5мм2 за допомогою технології CAGE CLAMP (фото)

Сфера застосування:

  • Комплекти електророзводки ПрАТ «РОДОС»
  • Пасажирські ліфти для житлових будівель
  • Модернізація та нові ліфти
  • Будівлі до 17 поверхів
  • З 3-х фазним або частотно-регульованим приводом дверей (Магнус або БУАД)
  • Особливості та переваги
  • Технічні характеристики
  • Інформація для замовлення

Модуль з’єднувальний кабіни захищений знизу пластиковою панеллю і може кріпитися як безпосередньо на поверхню даху кабіни, так і на DIN рейку 35мм (кронштейни в комплект поставки не входять, але можуть бути замовлені окремо)

Модуль з’єднувальний кабіни випускається в двох виконаннях: на 10 і 17 зупинок. У комплект поставки входять відповідні частини роз’ємів WAGO, призначені для окінціювання кабелів від електроустаткування кабіни. При спільному замовленні постів інспекції, системи позиціювання і іншого ліфтового обладнання в комплекті з електророзводкою, відповідні частини роз’ємів WAGO будуть встановлені на обладнання нами при виробництві.

Особливості і переваги нашого модулю з’єднувального кабіни:

  • Швидкий монтаж завдяки відсутності гвинтових клемних з’єднань
  • Компактні розміри модуля з’єднувального кабіни дозволяють залишити більший простір для прокладки проводів в порівнянні з традиційними клемниками
  • За рахунок використання друкованої плати забезпечується безпомилкова комутація сигналів і живлення
  • Підвищена надійність і довговічність забезпечується пластиковим захистом друкованої плати від зовнішніх впливів, а також завдяки використанню WAGO роз’ємів виробництва Німеччини
  • У разі несправності модуль з’єднувальний кабіни може бути швидко вилучений і відновлений без необхідності відключення індивідуальних провідників
  • Маркування кожного контакту, сигналу і роз’єму, що легко зчитується, дозволяє швидко ідентифікувати підключені дроти і кабелі без використання паперової схеми.
Робоча напруга, В
- постійного струму
24
- змінного струму
230
Робочий струм, А
4
Ступінь захисту
IP20
Габаритні розміри, мм
110 x 340 x 45
Діапазон робочих температур, ° С
-20…+70

При замовленні системи управління з електророзводкою ми самі підберемо потрібний вам варіант модуля з’єднувального кабіни. Для цього необхідно заповнити заявку, форму якої можна завантажити в секції “Документація”. Заповнену заявку необхідно переслати нам по електронній пошті або факсом.

Структура умовного позначення для замовлення модулю з’єднувального кабіни: МСК-ХХ

де ХХ – кількість зупинок ліфта

Зразок повного найменування модуля з’єднувального кабіни на 10 зупинок:

Модуль з’єднувальний кабіни МСК-10

Наше підприємство виготовляє наступні варіанти виконання модулю з’єднувального кабіни МСК-ХХ:

КОД ДЛЯ ЗАМОВЛЕННЯ ВИКОНАННЯ
МСК-10 Кількість зупинок ліфта від 2-х до 10-и
МСК-17 Кількість зупинок ліфта від 2-х до 17-и
